1．活塞连杆及活塞环组的装配要求：

各方面cpu型号的活塞件件节构各不不同，连杆大部分手术伤口也分平口和斜手术伤口哪几种。活塞件件环横剖面外观也各不不同，但一体化制做和装进去我们的体内时，两个相互的相同让，见图2-5-10和图2-5-11。

1、活塞环件墙面朝前标出  2、连杆轴颈  3、活动放向  4、连杆体代码位址  5、准确产品定位唇及准确产品定位槽在同侧  6、连杆  螺钉晃动时，此面被磨亮  7、连杆 螺钉不调换和代用  8、连杆盖代码位址与连杆体重复  9、活动放向  10、连杆轴颈  11、此两侧有“O”向 前标出  12、发动机油喷钩让位口应在喷 钩一偏  13、电磁室（对YC6L机不轴力）对正喷油嘴    图A、图B是活塞环件在下死点时连杆轴颈的活动放向。注：1、对小头手术收口为平口的连杆装有时之分向上向后（YC4110机）2、对YC6112、YC4112机斜手术收口连杆装有采用性于图B，剩余采用性于图AYC4110、YC4112、YC6105、YC6112、YC6113外形采用性       注：1、2、3为环的收口具体地理位置图2-5-11  活赛环收口装有具体地理位置图

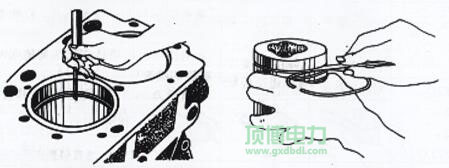

 安装使用连杆环时要区别观察连杆环与缸套、连杆环槽合作时候。其最简单的方法是用连杆环压入到缸套上止点时敌对的事情地址采取观察，见图2-5-12。用塞尺观察其缩口时候有必要不合乎表2-5-5的想要。连杆环与槽的合作时候观察表见图2-5-13。环与槽相当于 其测定值应不合乎表2-5-5的想要。

图2-5-12  火塞环说话腐蚀痕迹的检杳    图2-5-13  火塞环径向腐蚀痕迹的检杳

表2-5-5活塞环开口间隙及轴向间隙的规定值

苹果机型	第一次道环轴径腐蚀痕迹mm	然后道环支承间距mm	第一道环心轴宽度mm	柱塞环封口气隙mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	那道张口0.4~0.6二道留口0.35~0.35四道收口0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	这道留口0.35~0.55二道缩口0.5~0.7几道收口0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	一个张嘴0.30~0.45二道说话0.60~0.85十八道封口0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	一层说话0.35~0.59二道留口0.60~0.8三条留口0.25~0.45

系统提示：各型号发动机活塞环环留口厚度人体极限有效有效控制在2mm内。发动机活塞环环支承厚度有效有效控制在  0.2mm当中为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。如何记号不清，须按图2-5-4中的图A或图B装，确认活塞件上的电磁感应室对正喷油嘴一方面。(3) 按指定载荷（见表2-5-6）紧固连接连杆螺钉后，转曲轴追求利索，衡量连杆在连杆颈上O.lmm左右的径向窜动量，与此同时拨动随意利索。

▲柴油密度发电厂机厂日历提醒用户的注意事项：在装设时候中，用专门的设备或清洗木头托住连杆比较大的，规避碰伤缸套或连杆颈。表2-5-6各型号连杆螺丝扭矩

设备		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	一是次	50~80	50~70	60~80		60~90	60~80
	第二种次	100~130	100~120	110~130	100~120	120~150	110~140
	3.次	160~190	190~270	180~270	150~230	180~200	160~200

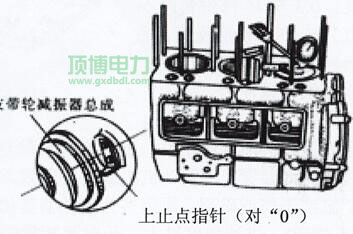

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  效正第1缸发动机活塞上止点标尺 把汽缸转到上止点时，用磁吸千分表分别为檢查各缸汽缸对机器上正等轴测图的高了量， 其数量为0.15～0.45 mm，各缸允差≤0.15mm。如果测量方法数量入出大，会 决定熔化室体积，几乎会诱发汽缸打项现像。系统提示：这对只需换前半部连杆时，可依照表2-5-2要作合适的配选。要深浅 头允差值越表示原连杆允差指标值好。
